鄂重卷板機的上輥位于兩個下輥的對稱位置，通過液壓缸中的液壓油作用在活塞上進行垂直提升運動，主減速器的最終齒輪將兩個下鋼板滾子的齒輪驅動到網格上進行旋轉運動，為軋板提供扭矩。折彎機的扁平塑料金屬板穿過折彎機的三個工作輥（兩個下輥和一個上輥）之間。在上輥的較低壓力和下輥的旋轉的幫助下，金屬板通過多次通過。連續彎曲，產生永久性塑性變形，并滾入所需的圓柱體、錐體或部分。
20x2500mm 三輥卷板機適用于20mm板。在兩個下輥的下部增加了一排固定的閑置器，這縮短了兩個下滾子的跨度，從而提高了卷制工件的精度和三輥卷板機的整體性能。
型號 | 有效長度 | 沒有預彎曲 | 預彎曲 | 工作速度 | 尺寸 |
XW11S-20X2500 | 2500毫米 | 20毫米 | 10毫米 | 1.5-5米/分鐘 | 5550x2250x1860毫米 |
-這臺卷板機具有可變中心距和電液控制驅動結構。
上輥的右軸承座與主油缸相連。只有拆下連接螺栓，三輥卷板機才能軸向拉出，從而快速完成換卷工作。
-具有板端預彎曲功能，三輥卷板機可以一次送入金屬板，板端預彎曲和工件繞組無需轉身即可完成。
-控制方法是數控，位移傳感器檢測上輥的提升。卓越的性能和易于操作。

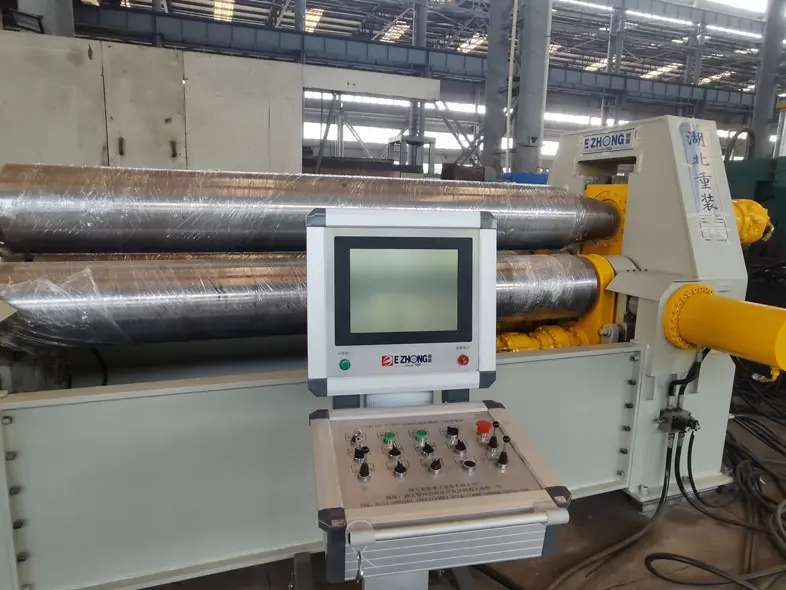

- LED顯示屏可以直接觀察上輥的工作位移。三輥卷板機由一個人操作，簡單、方便、高效。
-所有工作輥均由優質鋼鍛造而成，并經過熱處理和感應硬化處理。
液壓平衡系統。
- 雙速工作系統。
- 三輥卷板機按照歐共體安全標準制造，并具有CE認證。
1.根據三輥卷板機機器潤滑圖中的要求，根據需要在油杯的潤滑和手動潤滑點上添加油。
2.根據卷板機規定的參數，板厚為20mm，長度為2500mm，板材的屈服極限小于250Mpa。
3.電源打開后，進行下滾筒的向前和反向運動以及上滾筒的提升運動，并檢查每個運動是否異?？ㄗ?。
4.嚴格按照滾動程序和操作方法操作。當上輥提升到極限位置時，要高度注意三輥卷板機的安全運行。
5.當主驅動器停止時，可以抬起和放下上滾子，翻轉軸承的傾斜復位，上滾子可以抬起。
6.在操作過程中，如果發現不規則的噪音或沖擊，請立即停止三輥卷板機進行檢查。
7.在操作過程中，所有人員必須相互協調，服從負責人的指示，并且不得私自啟動機器。
8.進行卷繞操作時，要高度注意手由鋼板壓制，鋼板一起軋制。
9.用起重機抬起鋼板或鋼桶時，小心不要與卷板機相撞。
卷板完成后，工作完成后應清理現場，維護設備，并及時關閉電源。
精確的產品精度，獨特的彎曲工藝，高精度的末端預彎曲，無背角的連續彎曲，彎曲過程的數字控制。
該輥采用高強度、長壽命的固體軸承輥，使用壽命長，變形小。
傳動齒輪由鍛造高碳鋼制成，具有高硬度和強耐磨性。
整臺三輥卷板機采用整體鋼板焊接，厚實美觀，穩定性好。采用整體鋼板焊接，厚實美觀，穩定性好。
